miksune 8 Posted February 10, 2020 Share Posted February 10, 2020 Ostin diesel yaris verson ja kokeillut nyt tutkia Eberspächerin kellon asennusta. Autossa on nappi lisälämmittimelle. Corollaan ja avensikseen löytyisi sarja missä on vesipumppu ja Relesarja. https://www.heater.fi/fi/lammittimet/ajoneuvolammittimet/polttoainekayttoiset/ajoneuvokohtaiset-asennussarjat/eberspacher-taydennyssarja-toyota-avensis-ja-corolla-d5wz-d5ws.html Käykö tuo sarja myös yaris versoon tai voiko vaan ostaa sopivan vesipumpun ja tekee johdot ja releet itse? Quote Link to comment
valde 12 Posted February 10, 2020 Share Posted February 10, 2020 (edited) Voi tehdä itsekkin sarjan vesipumpusta, irtoreleistä, Webaston tai Eberrspärcherin kellosta, sulakekoteloista yms. Joskus noissa tulee ongelmaksi että eritysesti kovassa pakkasessa kello ei jaksa vetää relettä, joten kannattaa ehkä vaihtaa tilalle pienen käämivirran rele (esim. elektroninen rele). Edited February 10, 2020 by valde Quote Link to comment
miksune 8 Posted February 10, 2020 Author Share Posted February 10, 2020 Löytyykö jostain asennusohjetta? Joku mondeon ohje tuli vastaan ja masinistit foorumilla löytyi sähkökuva kytkennästä. Quote Link to comment
valde 12 Posted February 10, 2020 Share Posted February 10, 2020 Jos parempaa ei löydy, niin tässä on normaali webaston asennusohje: http://service-manual.ru/webasto/install/cars/Toyota/Yaris/2000/Yaris_Verso_2000_1.0_1.3_1.4_1.5_b_d_D.pdf Tämäkin toki auttaa asennuksessa, mutta tuo muunnossarjan ohje tekisi hommasta helpomman. Jos teet kytkennän itse, niin voit myös lisätä siihen termostaatin, jolloin puhallin lähtee käyntiin vasta jäähdytysnesteen lämmettyä, niin akun kuluminen vähentyy. Quote Link to comment
Laju 34 Posted February 10, 2020 Share Posted February 10, 2020 Webaston oma vesipumppu on kallis erikseen. 12V opel / bosch pitäisi käydä myös https://m.motonet.fi/fi/tuote/309407/kiertovesipumppu-12v-mm-opel-saab-alkuperaislaatu Quote Link to comment

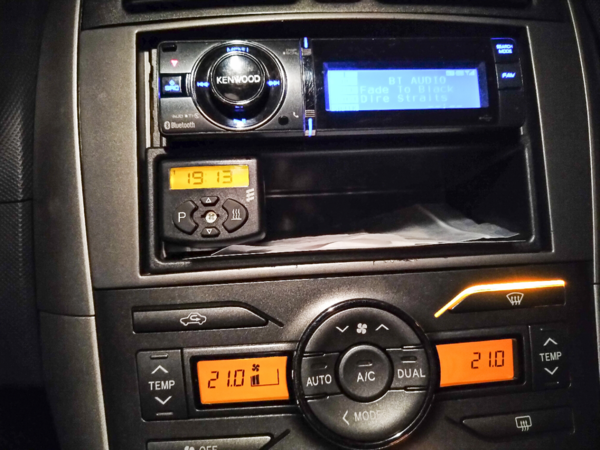

Metsis 22 Posted February 15, 2020 Share Posted February 15, 2020 Mikäs Eberspächer Yariksessa on? Itse rakentelin hiljakkoin ykköskoppaseen diesel Aurikseen vanhasta Eperspächerin kellosta ohjauksen. Autossa oli alun perin napista ajonaikainen Eberi. Auriksessa Eberille (D5Z-H) tarvi kytkeä tulemaan virta lämmittimelle tuleviin keltaisiin johtoihin, jolloin lämmitin lähtee käymään. Kiertovesipumpuksi hankin Motonetistä Mersun kiertovesipumpun, joka maksoi 70 eur. Auton puhaltimen sain toimimaan kytkemällä ohjauksen automaattisen ilmastoinnin ohjainlaitteen keltaiseen piuhaan. Innostuin vielä parantelemaan käyttömukavuutta lisäämällä gsm releen, jolla saa lämmittimen päälle soittamalla tai tekstiviestillä Vesipumppu:https://www.motonet.fi/fi/tuote/309401/Kiertovesipumppu-12V-MB-alkuperaislaatu Quote Link to comment
miksune 8 Posted March 11, 2020 Author Share Posted March 11, 2020 Mites vikakoodien luku? Ei tunnu olevan mitään vaikutusta onko käynnistysnappi pohjassa vai ei. Riittääkö että kkl piuhan 7 pinnistä laittaa diag karvaan johdon ja laittaa auton käyntiin? Osassa videoista oli vielä kkl piuhaan laitettu +12 ja - Quote Link to comment
miksune 8 Posted March 13, 2020 Author Share Posted March 13, 2020 31 vikaakodia oli muistissa. Blower fan motor interruption. (open circuit) Quote Link to comment
JMM 0 Posted January 10, 2021 Share Posted January 10, 2021 Mihin Yariksessa on eberi sijoitettu? En ole vielä koko kohdetta nähnyt niin ennakkoon vaan mietin kuinka hankalassa paikassa mahtaa olla. Olis tarkoitus tehdä kellolla toimivaksi esilämmittimeksi lisäämällä kello ja vesipumppu. Täydennyssarjan kytkentä ohjeessa oli ohje että käynnistysvirta eberin 4 pinniin. Onko joku näin tehnyt? Quote Link to comment
Peikko 1 Posted August 14, 2021 Share Posted August 14, 2021 Hei. Olen asentamassa 06 mallin 1.4d corollaan, eberiä gsm-releellä ohjattavaksi. Onko kenelläkään ohjetta, miten kytken sisäpuhaltimen ohjauksen? En ole sitä googlella löytänyt. Autossani on automaatti-ilmastointi. Muuten kytkentä on valmis ja eberi ja vesipumppu kyllä käynnistyvät jo, mutta sisäpuhallin on vielä pois pelistä. Seuraaville rakentelijoille vinkiksi Eberin D5Z-H johtojen ohjaukset ulkoiselle käynnistykselle alla: liitin 3, sininen. Ohjaus heater-napilta sisältä. liitin 8, keltainen. Auton käyntitieto (d+) Mun virityksessä ylläolevia johtoja ohjataan kahdella vaihtoreleellä. Keltaista (d+ moottorin käyntitieto) ja sinistä johtoa (heater-nappi) siten, että vaihtoreleen 30-nasta on eberin suuntaan ja nasta 87a moottorinjohtosarjaan. 87 nastaan tulee sitten +12v. Näin jää alkuperäinen heater-nappi käyttöön, mutta sitä voi ohjata gsm-releellä (kellolla, tai jollain muulla) käyntiin. Quote Link to comment
Peikko 1 Posted August 14, 2021 Share Posted August 14, 2021 Löysin lopulta kytkennän sisäpuhallukselle venäläiseltä sivulta. Otin sen talteen tänne, jos joku muu tarvii e12 corollaan webaston ohjeita: https://6kw.fi/toyotacorollae12/Corolla_2004_1.4_1.6_1.8_2.0_b_d_D.pdf Quote Link to comment
Peikko 1 Posted August 28, 2021 Share Posted August 28, 2021 On 11.3.2020 at 20.18, miksune kirjoitti: Mites vikakoodien luku? Ei tunnu olevan mitään vaikutusta onko käynnistysnappi pohjassa vai ei. Riittääkö että kkl piuhan 7 pinnistä laittaa diag karvaan johdon ja laittaa auton käyntiin? Osassa videoista oli vielä kkl piuhaan laitettu +12 ja - Hei. Tätä samaa tietoa minäkin kaipaisin. Pitääkö auto olla käynnissä ja heater nappi päällä vai pois? Oma eberi pimeni jostain syystä. Paloilmapuhallin kyllä kiihdyttää, mutta polttoainepumppu ei saa enää ohjausta, eikä nakuta. Quote Link to comment
Laju 34 Posted August 28, 2021 Share Posted August 28, 2021 (edited) 6 tuntia sitten, Peikko kirjoitti: Hei. Tätä samaa tietoa minäkin kaipaisin. Pitääkö auto olla käynnissä ja heater nappi päällä vai pois? Oma eberi pimeni jostain syystä. Paloilmapuhallin kyllä kiihdyttää, mutta polttoainepumppu ei saa enää ohjausta, eikä nakuta. Vaikuttaa ylilämmöltä. Se pukkaa polttimen ohjauksen pois. Käytä kaikki eberin 3 sulaketta irti muutaman sekunnin. (pääsulake tosin riittää). Sen jälkeen jos käynnistät eberin uudestaan, niin pitäisi lähteä nakuttamaan. Jos käy vain vähän aikaa, niin sitten tarkista että vesipumppu lähtee pyörimään. Edited August 28, 2021 by Laju Quote Link to comment
Peikko 1 Posted August 29, 2021 Share Posted August 29, 2021 18 tuntia sitten, Laju kirjoitti: Vaikuttaa ylilämmöltä. Se pukkaa polttimen ohjauksen pois. Käytä kaikki eberin 3 sulaketta irti muutaman sekunnin. (pääsulake tosin riittää). Sen jälkeen jos käynnistät eberin uudestaan, niin pitäisi lähteä nakuttamaan. Jos käy vain vähän aikaa, niin sitten tarkista että vesipumppu lähtee pyörimään. Hei. Kiitos vinkistä. Olen kokeillut jo akunkenkää irroittaa, mutta se ei vaikuta vikaan. Tein vanhasta VAG KKL kaapelista piuhan, jolla olen yrittänyt lukea vikakoodeja. Vedin sinivalkoisesta piuhasta testijohdon helpompaan paikkaan, ettei tarvi purkaa polttoainesuodatinta joka kerta irti, kun diagnostiikkaa yrittää lukea. Latasin https://esparparts.com/techsupport/pdfs/Diagnostic software/EDiTH S4V1-F/ linkistä Edith ohjelman, joka kyllä tunnistaa webastoni mallin (d5z-h 242356) autodetectillä, mutta vikakoodeja lukiessa tai function testiä käytettäessä herja aina "timeout". Jos otan polttoainepumpun johdon irti, niin eberi ei edes yritä käynnistyä. Polttoainepumpun ohmit on 10, joten sen pitäisi olla kunnossa. Se siis tunnistaa, että pumppu on paikoillaan ja lähtee sitten paloilmapuhallinta kiihdyttämään, mutta pumppu ei enää nakuta, kuten aiemmin tässäkohtaa. Mittasin myös, että pumppu ei saa jännitettäkään. Vesipumppu kyllä pyörii ja eberi ei käynnisty edes sen vertaa, että lämpeäisi (kun koittaa kädellä letkuja). Ei kai se voi käynnistyäkkään, kun ei saa polttoainetta. Minä nyt epäilen, että on aivot rikki eberistä. Näyttää olevan hankalassa paikassa vaihdon kannalta, onko kellään kokemusta koko eberin vaihtamisesta? Quote Link to comment
Peikko 1 Posted October 4, 2021 Share Posted October 4, 2021 On 29.8.2021 at 10.25, Peikko kirjoitti: Näyttää olevan hankalassa paikassa vaihdon kannalta, onko kellään kokemusta koko eberin vaihtamisesta? Ei ollut niin paha vaihtaa e12 corollaan, kuin aluksi kuvittelin. Eberi täytyy ruuvata irti auton alapuoleltakin, joten pelkästään yläkautta sitä ei saa vaihdettua. Ylhäältä pitää purkaa koneen päältä muovi, ilmanottoletku + polttoainesuodatin. Ostin purkaamolta 9 vuotta uudemman eberin. Hintaa toimivalle eberille jäi posteineen reilu 90€, joten mielestäni ei ollut kallis investointi. Quote Link to comment
Laju 34 Posted October 4, 2021 Share Posted October 4, 2021 9 tuntia sitten, Peikko kirjoitti: Ei ollut niin paha vaihtaa e12 corollaan, kuin aluksi kuvittelin. Eberi täytyy ruuvata irti auton alapuoleltakin, joten pelkästään yläkautta sitä ei saa vaihdettua. Ylhäältä pitää purkaa koneen päältä muovi, ilmanottoletku + polttoainesuodatin. Ostin purkaamolta 9 vuotta uudemman eberin. Hintaa toimivalle eberille jäi posteineen reilu 90€, joten mielestäni ei ollut kallis investointi. Halpahan tuo on siihen tehdasuuteen 1200-1500e + asennus . Huolto ihmetellyt omaa eberiä välillä kun alkuperäinen ja vuodelta 2008. Pitää sitten ostaa romuttamolta itsekin uusi kun hajoaa. Quote Link to comment
Bablo123 0 Posted December 16, 2022 Share Posted December 16, 2022 On 10.2.2020 at 22.16, Laju kirjoitti: Webaston oma vesipumppu on kallis erikseen. 12V opel / bosch pitäisi käydä myös https://m.motonet.fi/fi/tuote/309407/kiertovesipumppu-12v-mm-opel-saab-alkuperaislaatu Miten kolvasit GSM releen piirilevyyn? Olisiko kuvaa? On 15.2.2020 at 22.24, Metsis kirjoitti: Mikäs Eberspächer Yariksessa on? Itse rakentelin hiljakkoin ykköskoppaseen diesel Aurikseen vanhasta Eperspächerin kellosta ohjauksen. Autossa oli alun perin napista ajonaikainen Eberi. Auriksessa Eberille (D5Z-H) tarvi kytkeä tulemaan virta lämmittimelle tuleviin keltaisiin johtoihin, jolloin lämmitin lähtee käymään. Kiertovesipumpuksi hankin Motonetistä Mersun kiertovesipumpun, joka maksoi 70 eur. Auton puhaltimen sain toimimaan kytkemällä ohjauksen automaattisen ilmastoinnin ohjainlaitteen keltaiseen piuhaan. Innostuin vielä parantelemaan käyttömukavuutta lisäämällä gsm releen, jolla saa lämmittimen päälle soittamalla tai tekstiviestillä Vesipumppu: https://www.motonet.fi/fi/tuote/309401/Kiertovesipumppu-12V-MB-alkuperaislaatu Miten kolvasit GSM releen piirilevyyn? Olisiko kuvaa? Quote Link to comment
Metsis 22 Posted January 10 Share Posted January 10 On 16.12.2022 at 19.42, Bablo123 kirjoitti: Miten kolvasit GSM releen piirilevyyn? Olisiko kuvaa? Miten kolvasit GSM releen piirilevyyn? Olisiko kuvaa? Katkaisin eberille tulevasta liittimestä keltaiset johdot ja kytkin liittimen keltaiset johdot erilliseltä releeltä tulevaan virtaan, joka saa herätteen gsm-releeltä. Quote Link to comment
